CD160型液壓缸有160bar額定工作壓力，相當于DIN24554
這種標準液壓缸大致相當于ISO6020/2
本系列符合汽車工業的要求。
CD160系列以擴大到

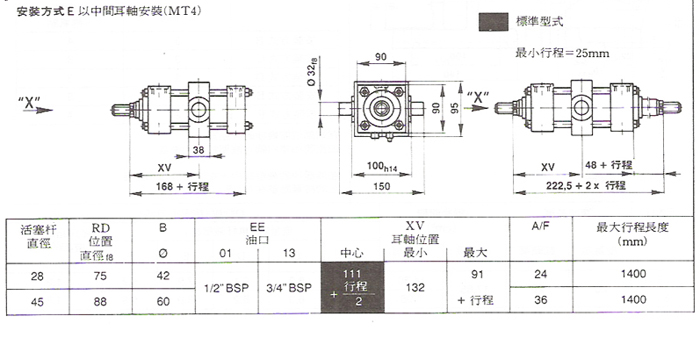

一安裝方式C的雙桿液壓缸=以法蘭裝在缸頭上，安裝方式E=中間耳軸，安裝方式F=底座安裝
本系列是基于按標準式設計的易于維修的組合體系
一二端以拉桿固定在液壓缸套管上為了維修易于進行拆卸和再裝配
一按照IS0228/1,用英國管螺紋標準油口
一行程長度可自由選擇（再設計的限度內）

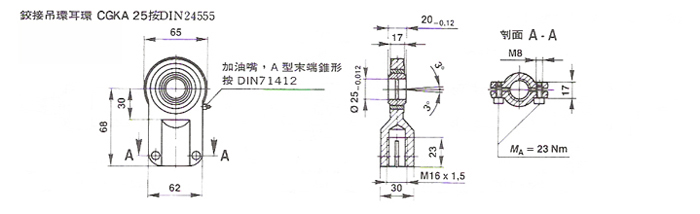

一拉桿端部螺紋與CGKA型球狀吊環的耳環相配合
一各種不同拉桿材料與密封形式可用以適應應用條件（見型式代號）
一有緩沖和無緩沖的模式外型尺寸保持一致
一緩沖可以調節
一排氣點是標準的
技術數據
|
調定壓力 |
160bar |
|
靜態試驗壓力 |
240bar |
|
安裝位置 |
任選 |
|
液壓油 |
礦物油DIN51524(HL,HLP) |
|
液壓油溫度范圍 |
-20℃到+70℃ 253K到343K |
|
粘度范圍 |
2，8cSt到380cSt 2，8mm2/s到380mm2/s |
|
行程速度 |
0.5m/s（鍵管路連接固定） |
|
允許行程長度和總長度的公差
按照DIN24554
總公差按：DIN7168-g
和DIN7168-5g |
行程長度mm |
允許偏差mm |
|
0to1250 |
0
+1 |
|
1251to2000 |
+1
-2 |
|
2001to3000 |
+1
-3 |
|
用于戶外的液壓缸這些參數是可用的
請說明你應用的確切細節 |
說明
易于維修的組合體系
一拉桿結構
因?yàn)榫S修時裝配和拆卸簡單
一管螺紋可任意采用ISO228/1或米制ISO（國際單位）
一排氣點（標準）
一可調的緩沖
一裝配長度與有緩沖或無緩沖的模式想適應
一行程可在最大有效范圍內自由選擇
|
工作壓力 |
可到210bar（隨活塞直徑和安裝方式而定） |
|
靜態試驗壓力 |
最高工作壓力X1.3（隨活塞直徑和安裝方式而定） |
|
安裝位置 |
任意 |
|
液壓油 |
礦物油DIN21524（HL,HLP）
磷酸酯（HFD-R） |
|
液壓油溫度范圍 ℃ |
-20to到70 |
|
粘度范圍 mm2/S |
2.8到380 |
|
活塞速度 m/s |
0.5（決定于油口尺寸） |
|
允許裝配長度和未知的公差 |
行程長度 |
允許偏差mm |
|
0到1250 |
+1
-1.5 |
|
1251到2000 |
+1
-2 |
|
2001到3000 |
+1
-3 |
|
規定的工作壓力只能應用在無振動工作時有效
如果有過高載荷發生，如在高速順序交變負載中，固定街頭和活塞桿螺紋連接的設計徐考慮耐久性（疲勞強度）
如果需要，超過上面參數的液壓缸也可提供。請?jiān)儐�，并給出應用的確切細節 |
|
